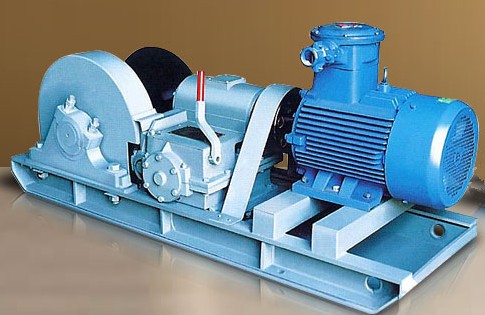

绞车由电动机经联轴节，一级球面蜗杆转动，一级圆柱齿轮转动传递到滚筒。绞车内部各传动部位采用滚动轴承支承，底座用型钢焊接而成。绞车对称布置、成长条形、打顶住位置宽敞，便于绞车的搬移与固定。
出现的问题
由于回柱绞车多在采掘工作面用于回柱放顶和牵引设备，工作的区域充满煤炭，电动机在温度过高或者电压过大的情况下，往往会出现电火花的现象，在长期使用中，一些零部件的老化会造成这样的现行，所以经常对电动机进行相关的检测，其次是防水问题。
JH-30型回柱绞车技术参数
（1）外层钢丝绳静张力300KN
（2）钢丝绳平均速度0.13m/s
（3）滚筒容绳量220m
（4）钢丝绳直径30mm
（5）筒径（直径×宽度）540×560mm
（6）电动机：型号YBK2-280S-6
功率45KW 电压660/1140V
